Co je to frekvenční měnič?

Frekvenční měniče jsou elektronická zařízení, která umožňují řídit rychlost střídavého motoru. Dosavadní stav techniky Pokud jsou elektromotory nebo střídavé motory provozovány přímo ze systému napájení střídavým napětím, mohou využít pouze pevné rychlosti na základě počtu pólů a napájecí frekvence systému napájení na místě. Pokud však proces aplikace nebo výroby vyžaduje nastavitelné střídavé napětí (tj. Regulovatelnou rychlost), používají se frekvenční měniče. Tyto frekvenční měniče mohou generovat střídavé napětí, které je proměnné v amplitudě (úroveň výstupního napětí) a frekvenci z konstantního střídavého napětí.
Jak pracuje frekvenční měnič?

Frekvenční měnič je tedy připojen před motorem pro generování střídavého napětí, které může být nastaveno tak, aby splňovalo požadavky zákazníka. Napájecí systém pak již nevytváří frekvenci a úroveň napětí, se kterou motor pracuje. Místo toho tento měnič přebírá tento úkol a řídí výstupní frekvenci a výstupní napětí.

Jaká je hlavní výhoda frekvenčního měniče? Můžete jej použít pro bezproblémovou změnu rychlosti motoru z prakticky nulové na požadovanou jmenovitou rychlost a přístup k výrazně většímu rozsahu otáček. Točivý moment motoru zůstává nezměněn. Provozovatelé zařízení proto mohou kdykoliv přizpůsobit svou technologii pohonu podmínkám, které vyžadují. Frekvenční měnič také umožňuje přímé přepínání směru otáčení. Jednoduchý řídicí příkaz je dostačující pro změnu sledu fází. Následně se střídavý střídavý motor otáčí v opačném směru.
Zpět na začátek
Jaké typy frekvenčních měničů jsou k dispozici?

Existují dva různé typy měničů: proudově řízené a napěťově řízené. Jejich funkce se liší takto:

Frekvenční měniče řízené proudem udržují poměr proudu k kmitočtu (I / f) na konstantní úrovni po celou dobu a jsou vhodné pro použití v oblasti vysokého megawattu.
Naproti tomu v menším megawattovém nebo kilowattovém rozsahu představují napěťově řízené frekvenční měniče nejnovější nejmodernější technologii. Stále udržují poměr napětí k frekvenci na konstantní úrovni: Pokud je tedy motor, který je navržen pro napětí 230 V a frekvenci 50 Hz, provozován na 25 Hz, je napětí také poloviční na 115 V .

Pro napěťově řízené frekvenční měniče jsou vhodné následující případy: Usměrňovač převádí střídavé napětí dodávané ze sítě na stejnosměrné napětí. Spojení stejnosměrného napětí pak přejde na úkol vyhlazení a stabilizaci stejnosměrného napětí. Operativní měnič DC-AC na straně motoru následně generuje střídavé napětí s výstupní frekvencí požadovanou aplikací. Výsledný poměr napětí k frekvenci pak poskytuje požadované otáčky motoru. Integrovaný regulátor, který spojuje všechny sestavy k sobě, určuje nebo vypočítává požadovanou rychlost.
Zpět na začátek
Kde se používají frekvenční měniče?

Frekvenční měniče se používají v mnoha průmyslových odvětvích a aplikacích. Ať se jedná o pohony pro čerpadla a ventilátory, obráběcí stroje, dopravní pásy a montážní linky, jeřáby a manipulační systémy: Frekvenční měniče jsou nyní nezbytné pro průmyslovou výrobu. V tomto sektoru umožňují přizpůsobené nebo plynulé otáčky optimalizované výrobní procesy – spolu s dodatečnou výhodou, kterou pohony s řízením rychlosti zajišťují energeticky efektivní provoz.
Zpět na začátek

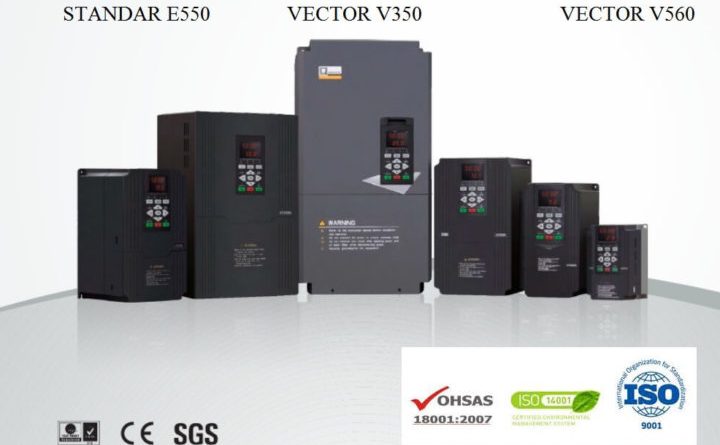

Frekvenční měniče pro všechny druhy zařízení a strojů

Naše frekvenční měniče jsou k dispozici v různých provedeních as velkým počtem volitelných funkcí, které vyhovují mnoha potřebám a požadavkům. Další rozhodující otázkou je, zda má být frekvenční měnič umístěn na stěně, v centrální a chráněné poloze v rozváděči, nebo přímo v terénu (tj. Na decentralizovaném místě). V závislosti na tom, jak jednoduchá nebo ambiciózní aplikace se jedná, se používá stále více základních frekvenčních měničů nebo aplikačních měničů s velkým rozsahem funkcí nebo víceosých servoměničů.
